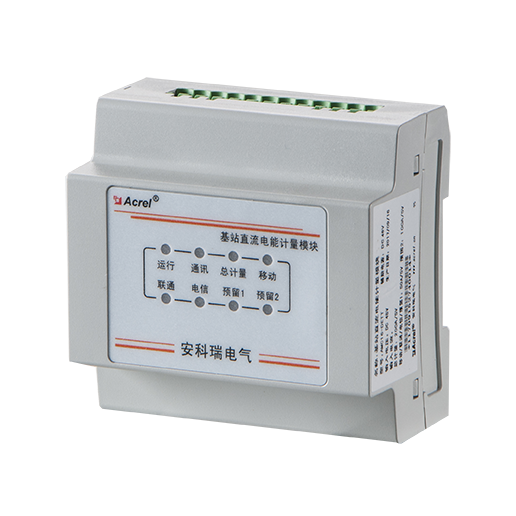

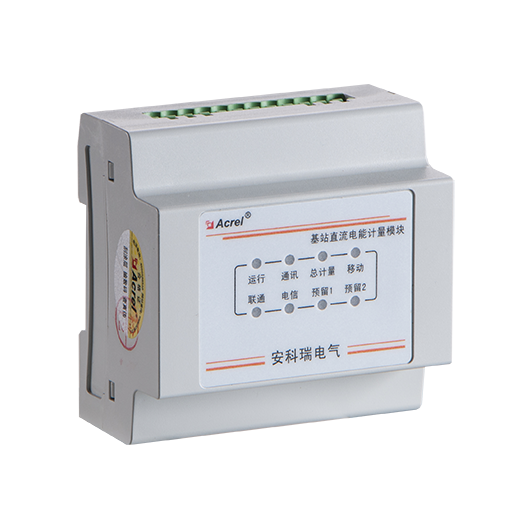

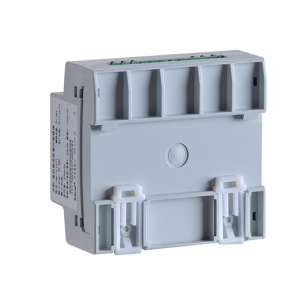

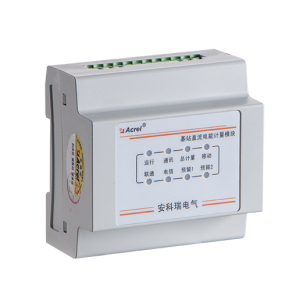

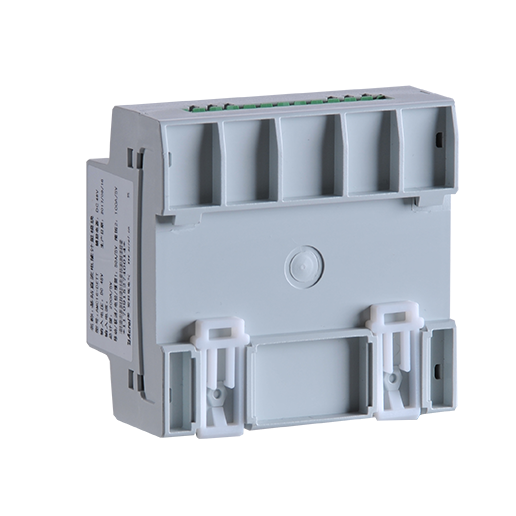

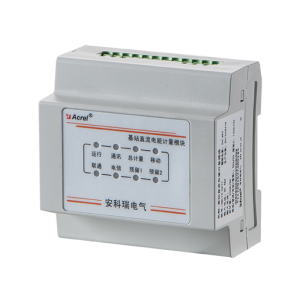

Medidor de energía CC de estación base para torre 5G, AMC16-DETT
Medidor de energía CC de estación base para torre 5G, AMC16-DETT

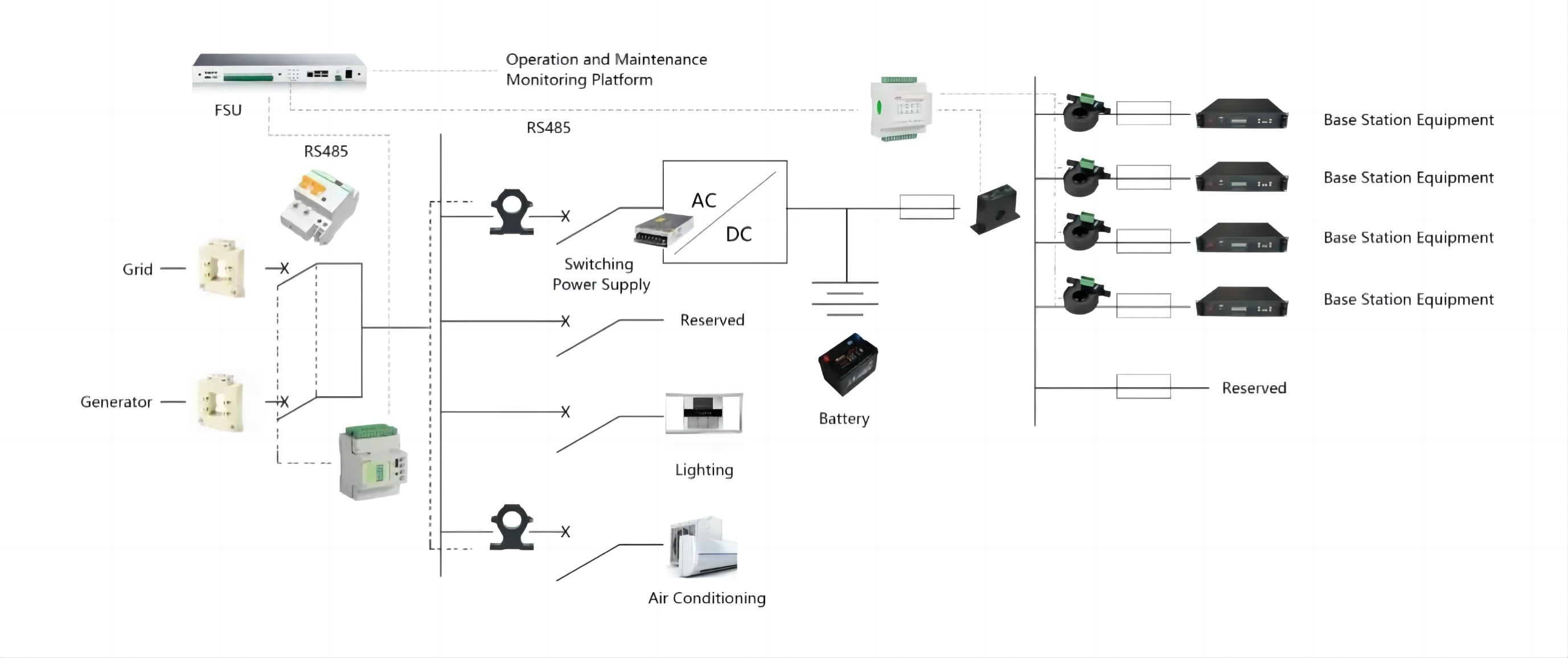

El medidor de energía de CC de estación base AMC16-DETT para torre 5G está especialmente diseñado para estaciones base donde tienen requisitos de uso compartido y la fuente de alimentación del interruptor no tiene la función de medición de subusuario.

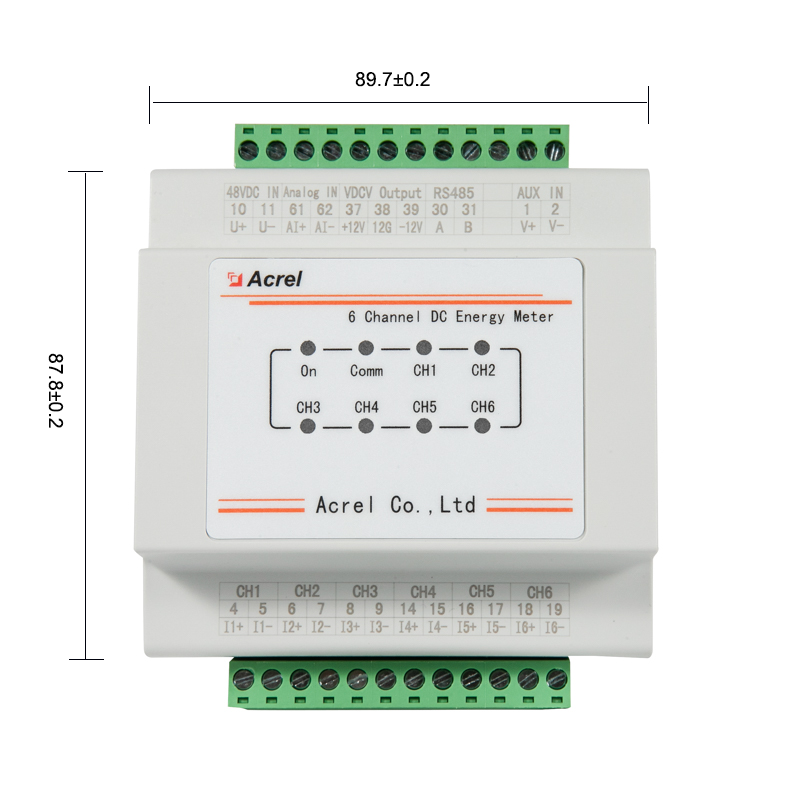

El medidor podría medir 6 circuitos de energía de CC y suministrar corriente de trabajo a los sensores de sala correspondientes.Mientras tanto, puede realizar la calibración de desviación cero mediante el software superior de la computadora. Tiene las funciones de telemedición, teleindicación, teleajuste, medición en tiempo real, alarma anormal de calidad de energía, almacenamiento y procesamiento de datos, interacción de datos.
Comunicación
Protocolo de comunicación RS485 de un solo canal
Estándar o personalizado
Calificado U y yo
Total 200A/5V
Exactitud
1%In≤I≤10%Error±2.5%;I>10%Error±2%
Rango de voltaje
-40V~-60VCC
El consumo de energía
≤2W (sin salida de fuente de alimentación de pasillo)
| Parámetro técnico | Índice | ||
| aporte | Tensión nominal de CC | 1 canal: -48 VCC | |

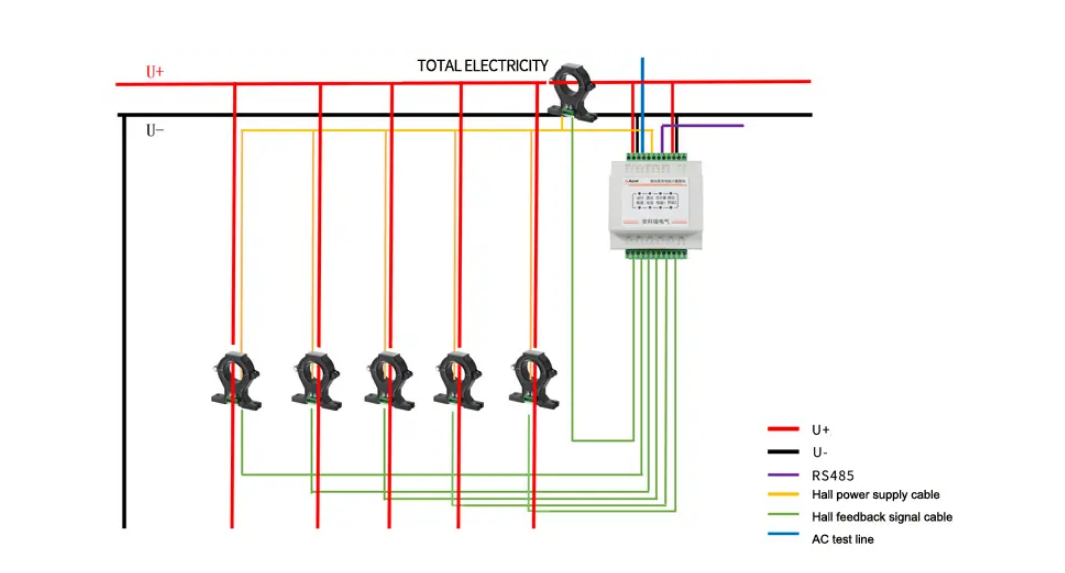

| corriente continua | Sensores de pasillo de 6 canales: total 200A/5V, China Telecom, China Mobile, China Unicom y la reserva del primer canal 50A/5V, la reserva del segundo canal 100A/5V. | ||
| Seguimiento comercial | fuerza | 1 canal: 0-5 VCC | |
| Capacidad de sobrecarga | Voltaje: 1,2 veces continuas, 2 veces continuas 1 s; Corriente: 1,2 veces continuas, 10 veces continuas 1 s. | ||
| Precisión (sensores de pasillo de superposición) | 1 en≤I≤10%En error±2,5%;I>10%Error±2% | ||
| Resolución de medición | Precisión de salida de voltaje 0.01V;precisión de salida actual 0.01A;precisión de salida de potencia 0.01kw;precisión de salida de energía 0.01kwh | ||
|
funciones | Función básica | Supervise el tiempo del sistema del dispositivo, el voltaje total, la corriente total de salida, la potencia, la energía, el voltaje de cada canal, la corriente, la potencia, la energía;Pantalla indicadora LED; comunicación 485 | |
| Función de medición | Corriente de arranque: bajo voltaje nominal, cuando el valor de corriente de carga del medidor no exceda el 1% del máx.corriente, el medidor arranca. Corriente de funcionamiento en derivación: cuando no hay corriente en el circuito de corriente del medidor, y se aplica entre el 85 % y el 125 % de la tensión nominal en el circuito de tensión, la calculadora no tendrá más de un cambio digital | ||
| Función de alarma | Alarma baja de salida de voltaje CC, alarma alta de salida de voltaje CC, alarma de apagado, alarma de pérdida de voltaje del módulo, alarma de error de bifurcación de medición, alarma de error de programa interno, alarma de error de reloj, alarma de falla de memoria, alarma de falla de alimentación de entrada de CA | ||
