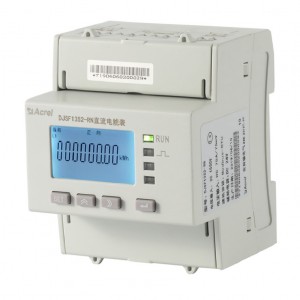

रेल पर लगा डीसी पावर मीटर, DJSF1352-RN

रेल पर लगे डीसी पावर मीटर, डीजेएसएफ1352-आरएन (विशेष चित्र)
  • रेल पर लगा डीसी पावर मीटर, DJSF1352-RN
  • रेल पर लगा डीसी पावर मीटर, DJSF1352-RN
  • रेल पर लगा डीसी पावर मीटर, DJSF1352-RN
  • रेल पर लगा डीसी पावर मीटर, DJSF1352-RN
  • रेल पर लगा डीसी पावर मीटर, DJSF1352-RN

रेल पर लगा डीसी पावर मीटर, DJSF1352-RN

●माप:kWh, kVarh, पावर, करंट, वोल्टेज आदि

●वर्तमान रेटिंग:शंट 0-75mV; हॉल सेंसर 0-20mA, 4-20mA, 0-5 V,0-10V

●वेल्टेज रेटिंग:0~1000V डीसी

●आवेदन पत्र:डीसी बैटरी; चार्जिंग पाइल; सोलर पीवी आदि।

●संचार:डीएल/टी645-2007 प्रोटोकॉल,Modbus- आरटीयूशिष्टाचार

●बिजली की आपूर्ति:85~265V AC/DC; 24V(±10%) DC; 48V(±10%) DC

●पीपल्स इनपुट:एक सेकंड का पल्स आउटपुट, एक विद्युत ऊर्जा पल्स आउटपुट

●प्रदर्शन: 8 डिजिटल सेगमेंट प्रकारएलसीडी

●आयाम:72*71*87.8 मिमी (लंबाई*चौड़ाई*ऊंचाई)

●स्थापना:35 मिमी डीआईएन रेल

●मानक एवं प्रमाणपत्र:CE


मैनुअल डाउनलोड करें

उत्पाद विवरण

तकनीकी मापदंड

डाउनलोड करना

CE
DJSF1352-RN मैनुअल

अवलोकन

दोहरे डीसी इनपुट चैनलों के साथ डिज़ाइन किया गया, DJSF1352-RN रेल-माउंटेड डीसी पावर मीटर विशेष रूप से डीसी सिस्टम में वोल्टेज, करंट, पावर, धनात्मक और ऋणात्मक विद्युत ऊर्जा के मापन के लिए बनाया गया है, जिसका व्यापक रूप से बेस स्टेशनों, डीसी चार्जिंग स्टेशनों, फोटोवोल्टिक सिस्टम आदि में उपयोग किया जा सकता है। यह पावर मीटर कुल मान के साथ-साथ विभिन्न समयावधियों में मानों के मापन में सक्षम है।

1

● SOE घटना रिकॉर्ड

● इन्फ्रारेड संचार

● द्वि-दिशा सक्रिय शक्ति मापन

● बहु-टैरिफ फ़ंक्शन

● 8 डिजिटल एलसीडी डिस्प्ले

● अधिकतम वोल्टेज आउटपुट 1000V

आयसीडी प्रदर्शन

微信截图_20230302101343

उत्पाद का आकार

2
3

विशेषताएँ

4

तारों

1
3926839ee13b7079737de11166457f5

इंस्टालेशन

7

आवेदन

微信截图_20230310161000
微信截图_20230310161117
微信截图_20230310161145

तकनीकी मापदंड

अनुक्रमणिका

इनपुट

अंकित मूल्य

वोल्टेज इनपुट रेंज

वर्तमान इनपुट





डीसी 0-1000वी
भौतिक वायरिंग आरेख देखें

शंट: 0-75mV;
हॉल सेंसर: 0-20mA, 4-20mA, 0-5V, 0-10V इत्यादि।











अधिभार

1.2 गुना रेटेड (निरंतर); 2 गुना रेटेड/1 सेकंड;



बिजली की खपत

वोल्टेज: ≤0.2VA, करंट ≤0.1VA

सटीकता वर्ग

कक्षा 1 या कक्षा 0.5

समारोह

प्रदर्शन

8-बिट सेगमेंट एलसीडी स्क्रीन (एलसीडी)



संचार इंटरफेस

RS485 (दो विकल्प)



संचार प्रोटोकॉल

मोडबस-आरटीयू, डीएल/टी 645-2007



बदलना

स्विच आउटपुट

 2 रिले आउटपुट, 2A/30VDC या 2A/250VAC





स्विच इनपुट

2 शुष्क संपर्क इनपुट



पल्स आउटपुट

दूसरा पल्स आउटपुट, एक ऊर्जा पल्स आउटपुट





 मीटर मेनू सेटिंग में SYS->PLUS डिस्प्ले देखें। उदाहरण के लिए: मीटर 100 प्रदर्शित करता है, जो 100 इंपैक्ट/kWH है।

बिजली की आपूर्ति

वोल्टेज रेंज

AC/DC 85-265V या DC24V (±10%) या DC48V (±10%)



बिजली की खपत

≤ 3W

पावर आवृत्ति विदस्टैंड वोल्टेज

विद्युत आपूर्ति // वोल्टेज इनपुट // करंट इनपुट // रिले आउटपुट और स्विच इनपुट // संचार इंटरफ़ेस // पल्स आउटपुट 3kV/1 मिनट
विद्युत आपूर्ति // रिले आउटपुट // वोल्टेज इनपुट // करंट इनपुट 3kV/1 मिनट
पल्स आउटपुट // संचार इंटरफ़ेस // स्विच इनपुट 2kV/1 मिनट

आवेग सहन वोल्टेज

±6KV

इन्सुलेशन प्रतिरोध

≥ 40M Ω

औसत बाधा-मुक्त कार्य घंटे

≥50000 घंटे

पर्यावरण

तापमान

सामान्य परिचालन तापमान: -25 °C ~ +65 °C; अधिकतम परिचालन तापमान सीमा: -40 °C ~ +70 °C;
भंडारण तापमान: -40℃ से +80℃



नमी

≤93% सापेक्ष आर्द्रता, संघनन नहीं, संक्षारक गैस नहीं



ऊंचाई

≤2500 मीटर

पल्स स्थिरांक

अधिकतम शक्ति



999.9W

10000

इम्प/केWh

9.999kW

1000

इम्प/kWh

99.99kW

100

इम्प/kWh

999.9kW

10

इम्प/kWh

9999केW

1

इम्प/kWh
अधिकतम शक्ति = रेटेड वोल्टेज * वोल्टेज अनुपात * करंट अनुपात * 1.2
