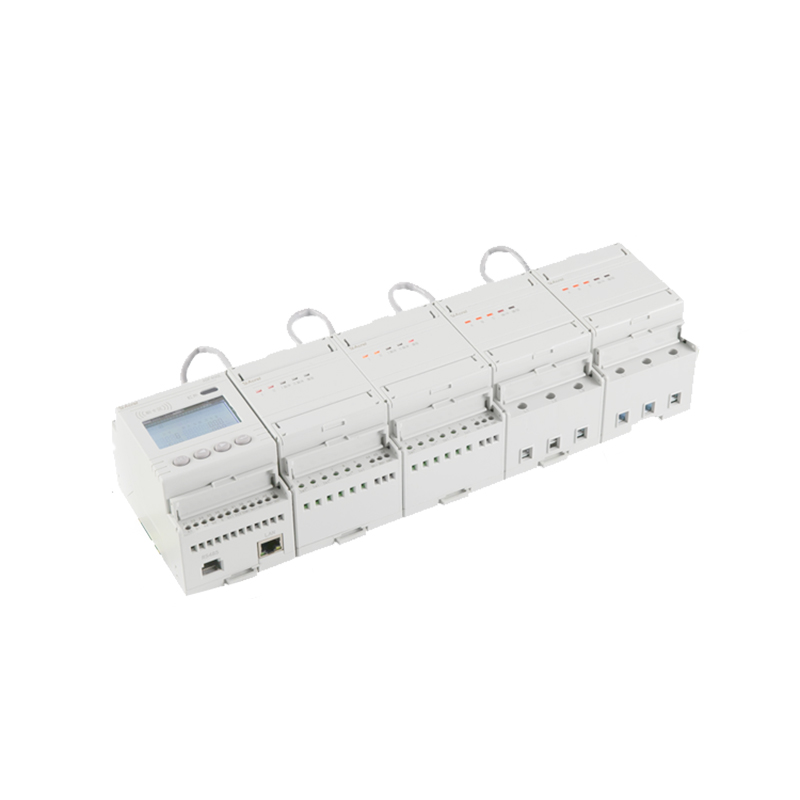

Contatore di energia elettrica multiutente, serie ADF400L Immagine in primo piano

Contatore di energia elettrica multiutenza, serie ADF400L

●Voltaggio: Trifase 3*220V/380V

●Attuale:3 × 1 (6) A (tramite CT), 3 × 10 (80) (direttamente)

● Precisione: Classe 0.5S

●Installarezione:Guida Din da 35 mm

●Alimentazione elettrica:3*220/380 V o 220 V CA

●Standard e certificato:CE

Inviaci un'e-mail

Dettagli del prodotto

Parametri

Scaricamento

ADF400L Manuale

Panoramica

Il contatore di energia elettrica multiutente della serie ADF400L può raggiungere fino a 12 misurazioni di accesso diretto trifase o 36 monofase o 12 misurazioni di accesso reciproco all'induttore trifase, un ibrido di accesso diretto e accesso reciproco all'induttore attraverso il metodo di misurazione della combinazione di moduli.

Funzione

Misurazione della potenza：Tensione、corrente、fattore di potenza、frequenza、potenza attiva、potenza reattiva、potenza apparente

Funzione armonica：Armonica totale、sub armonica (2～31)

DI/DO：Modulo principale 2DI2DO;Connessione CT 2DI4DO (connessione diretta)

Comunicazione：Infrarossi;RS485 MODBUS-RTU e DL/T645

Energia storica: record di energia di 12 mesi

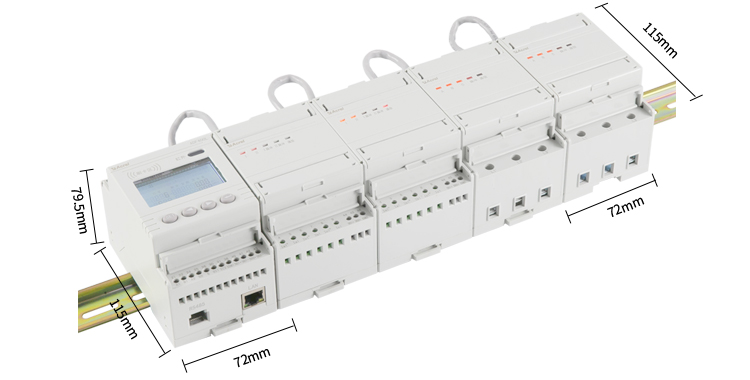

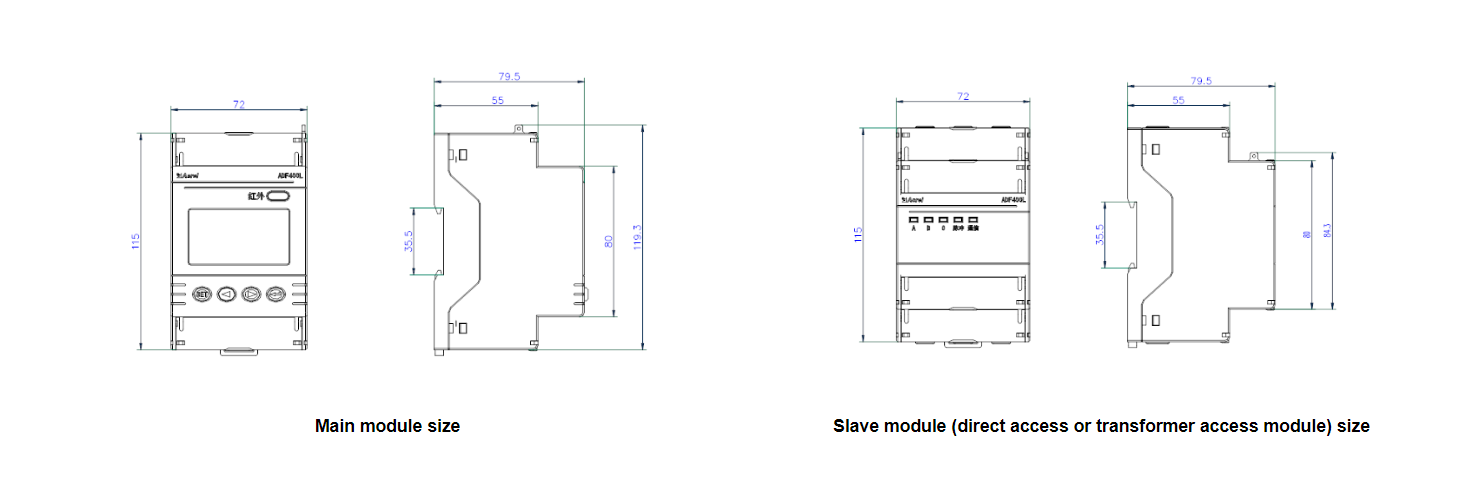

Dimensione

Cablaggio

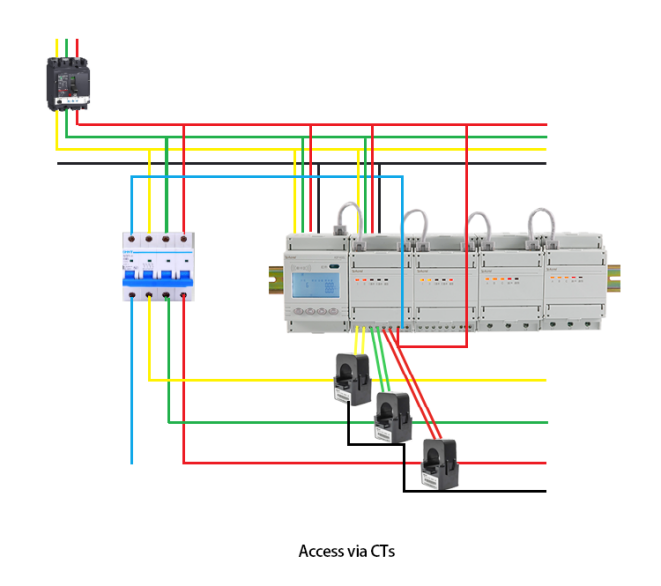

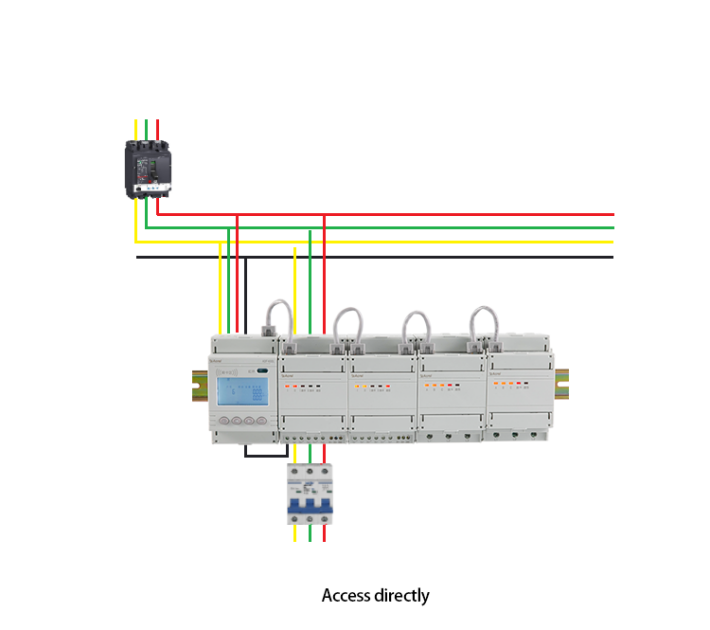

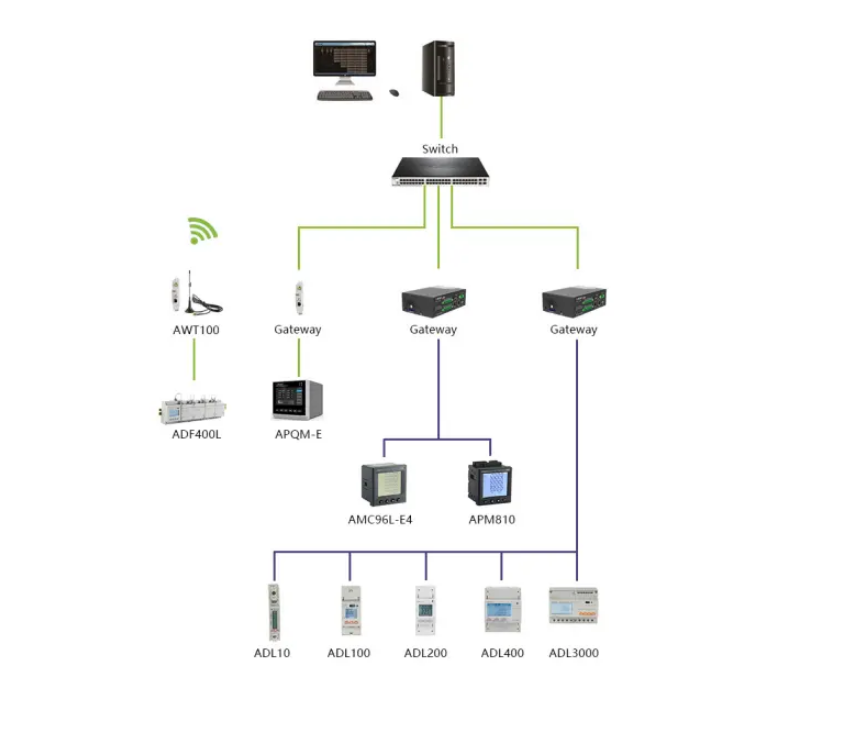

Connessione tipica

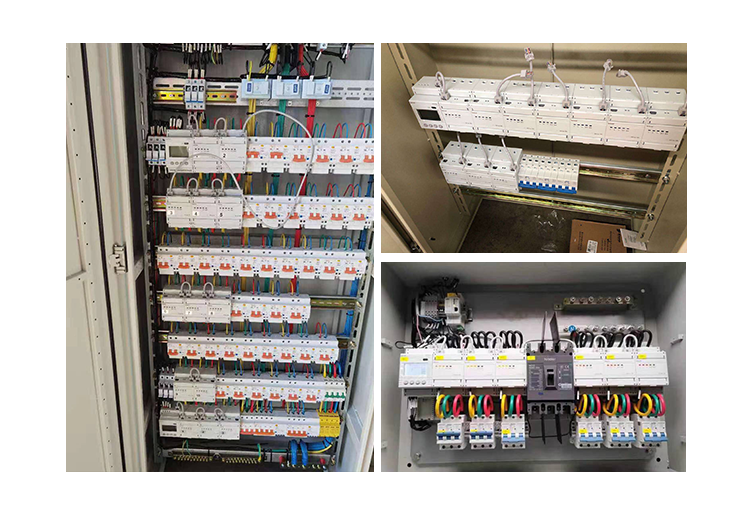

Installazione

Prepagato

Caratteristiche	Descrizione della funzione
Misurazione dell'energia Misurazione dell'elettricità	Energia attiva totale, energia attiva diretta e inversa, energia attiva multirate misurazione
	U, io
	P、Q、S、PF、F
display LCD	Display LCD a segmenti a 8 cifre, display retroilluminato
Pulsante programmazione	Chiave di comunicazione programmabile, numero di loop, singola modalità trifase, modalità di controllo esterno e altri parametri
Uscita impulsiva	Uscita impulsiva attiva
Tariffa multipla	Supporta 4 fusi orari, 2 fasce orarie, 14 fasce orarie giornaliere, 4 tariffe
Tariffa multipla	Data, ora, giorno della settimana
Comunicazione del modulo principale	Comunicazione a infrarossi
Comunicazione del modulo principale	Fino a 3 canali di comunicazione: interfaccia RS485,

	Supporta anche Modbus
Convenzione prepagata (telecomando, tessera radiofrequenza)	Controllo dei costi (incluse potenza attiva diretta e potenza attiva inversa)
	Controllo del tempo
	Controllo negativo (identificazione del carico maligno)
	Forte controllo
Ricarica record	20 art

Tipo di misurazione

Caratteristiche	Descrizione della funzione
Metodo di visualizzazione	LCD (campo)
Misurazione dell'energia	Misurazione dell'energia attiva (avanti e indietro), Misurazione della potenza reattiva (avanti e indietro),
Elettricità misurazione	Tensione, corrente (corrente di sequenza zero), fattore di potenza, frequenza, potenza attiva, potenza reattiva, potere apparente
Funzione armonica	Contenuto armonico totale, contenuto subarmonico (2~31 volte)
Trifasesbilanciare	Squilibrio di tensione e corrente
DI/FARE	Modulo principale 2DI2DO
DI/FARE	Accesso trasformatore al modulo slave 2DI4DO (accesso diretto al modulo slave senza)
Istruzioni LED	Indicazione della luce pulsata
Comunicazione	Comunicazione a infrarossi
Comunicazione	L'interfaccia RS485 (modulo principale) supporta MODBUS
Potere storico	Elettricità storica nel dicembre scorso

Parametro tecnico

modello di parametro tecnico		ADF400L-□H□S□D(Y)- □
Potenza ausiliaria	Voltaggio	Alimentazione trifase 3*220V/380V (per alimentazione monofase, cortocircuitare i morsetti 1, 2 e 3 dello strumento)
Potenza ausiliaria	Energiaconsumo	≤10W
Ingresso in tensione	Tensione nominale	3×220/380V、3×57.7/100V、
Ingresso in tensione	Riferimentofrequenza	50Hz
Ingresso corrente	Corrente di ingresso	3×1(6)A(accesso trasformatore strumento), 3*10 (80) (accesso diretto)
Ingresso corrente	Corrente di avviamento	1‰Ib
Misurare le prestazioni	misurazioneprecisione	livello 0.5s
Misurare le prestazioni	Precisione dell'orologio	≤0.5s/gg
Polso	Uscita impulsiva	Ogni modulo di contabilizzazione trifase ha 1 impulso di energia attiva
	Larghezza di impulso	80ms±20ms
	Costante di impulso	Specifica 3×1(6)A 6400 imp/kWh

		Specifica 3×10(80)A 400 imp/kWh
Interruttore	Modulo principale	Modulo principale 2DI + 2DO ， Tra questi, DI è l'ingresso a contatto pulito
Interruttore	Modulo schiavo	Modulo slave di accesso al trasformatore 4DI + 4DO ， Tra questi, DI è un contatto bagnato a 220 V ingresso
Comunicazione	Interfaccia a infrarossi	Comunicazione a infrarossi
	Interfaccia RS485	MODBUS-RTU
	Interfaccia Ethernet	Modbus-TCP、TCP/IP
Dintorni	temperatura	Temperatura di funzionamento：-20℃~+60℃, temperatura di conservazione：-30℃~+70℃
	umidità	≤95% RH ， Nessuna condensa, nessun luogo di gas corrosivo
	altitudine	≤2000 m
